DMX202 インテリジェントマトリクススイッチャ(4K)

DIMAX インテリジェント マトリックス スイッチャイメージ

基本機能紹介

DMX202シリーズは4K映像の入出力に対応したコンバート機能付きのシームレスマトリックススイッチャです。
入出力は最大72入力(NTSCのみの場合、最大288入力)、72出力まで拡張可能となっており、設置環境に合わせて各種映像信号の入出力ボードを選択し、構成することができます。
またHDBaseTを直接 入力/出力することもできますので、ラック内の延長器/映像コンバータが削減できます。
もちろんHDCP認証にも対応しています。

特徴

checkモジュラー型アーキテクチャー

設置環境に合わせて最適な入出力ボードを選択し、構成することができます。
最小4入力4出力 ~ 最大72入力(NTSCのみの場合、最大288入力)72出力まで拡張可能です。

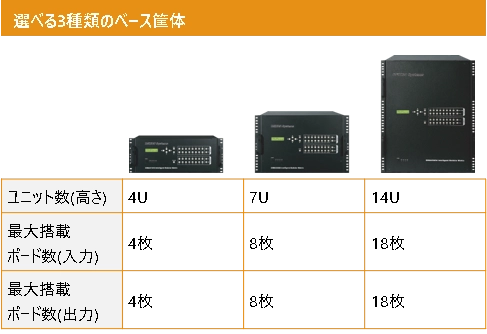

DIMAX入出力ボード搭載可能数

zoom_inクリックで拡大

check多種多様な映像ソースをダイレクトインプット

下記映像信号を直接入力することが可能なため、スキャンコンバータ・延長器等の機器が不要となり、ローコスト・省スペースを実現します。

  • DVI(HDCP対応)
  • HDMI(HDCP対応)
  • アナログRGB
  • コンポーネントビデオ(YPbPr)
  • コンポジットビデオ、S-ビデオ
  • 3G-SDI / HD-SDI / SDI
  • HDBaseT(Cat6~、専用送信器使用時 最大100m延長可能、HDCP対応)

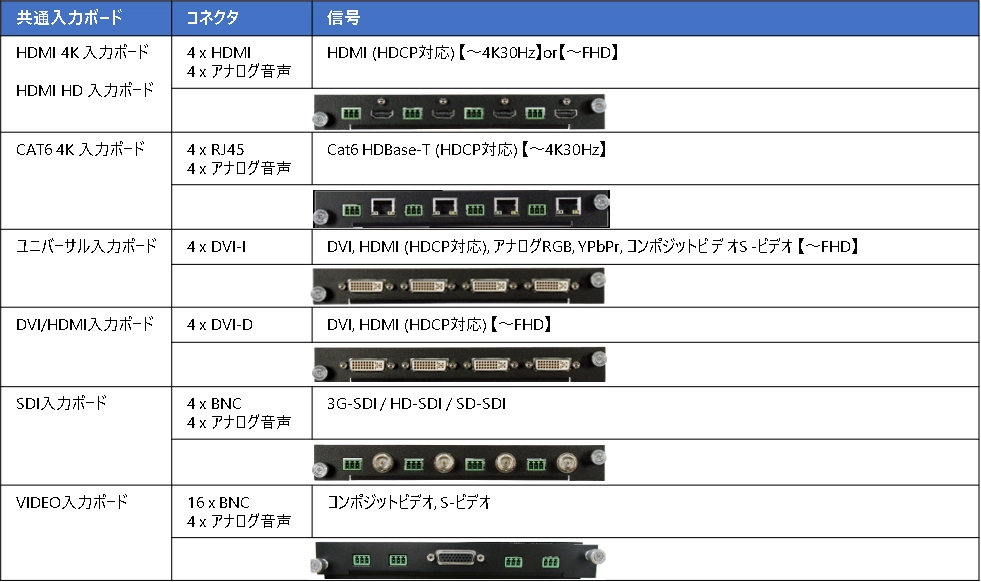

DIMAX入力ボード

zoom_inクリックで拡大

check映像出力ボードを出力機器に合わせて選択可能

下記映像信号を直接出力することが可能なため、スキャンコンバータ・延長器等の機器が不要となり、ローコスト・省スペースを実現します。

  • DVI(HDCP対応)
  • HDMI(HDCP対応)
  • 3G-SDI / HD-SDI / SDI
  • HDBaseT(Cat6~、専用送信器使用時 最大100m延長可能、HDCP対応)

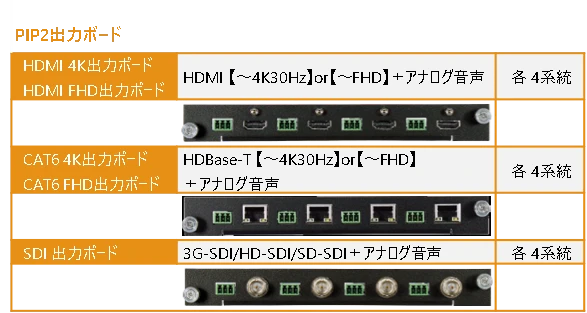

DIMAX出力ボード

zoom_inクリックで拡大

check出力ポート毎に出力解像度を設定可能

出力デバイス毎に指定解像度で映像を出力することができます。
入力映像は自動的にスケーリング表示されます。

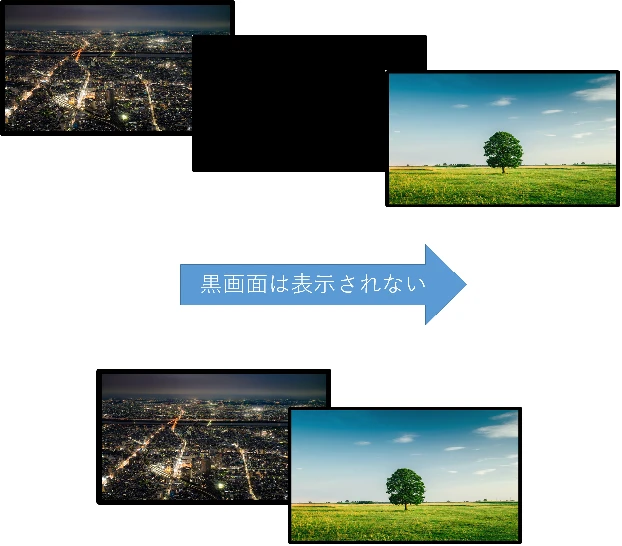

checkシームレススイッチング

入力した映像ソースをシームレスにスイッチング可能です。

DIMAX_シームレススイッチング

zoom_inクリックで拡大

check親子画面表示機能搭載

親画面の任意の位置に別ソースの子画面を表示することができます。

DIMAX_子画面表示

zoom_inクリックで拡大

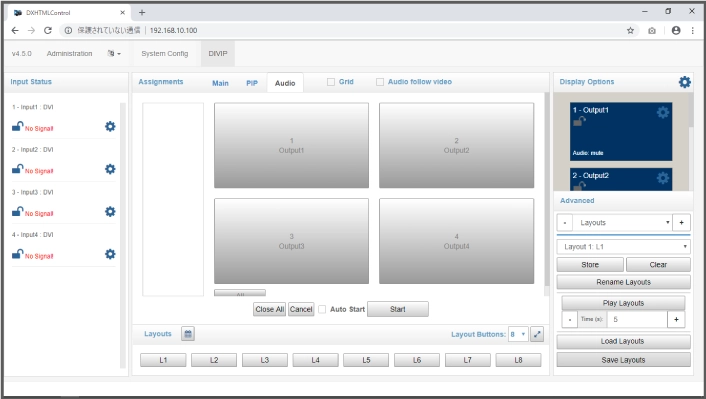

checkHDMI/SDIオーディオエンベディッド/アナログ オーディオスイッチャー対応

音声付きHDMI/SDI映像信号入力→アナログ音声出力、アナログ音声入力→音声付きHDMI/SDI映像信号出力にも対応
別途音声用スイッチャを用いることなく、本機にて音声スイッチャ制御を行えます。

DIMAX_オーディオ操作画面

zoom_inクリックで拡大

checkリモート操作用アプリケーション

リモート操作用Webアプリケーション及び、タブレット向けのモバイルアプリケーションをご利用いただけます。

  • Webアプリケーション:DXWebControl
  • モバイルアプリケーション (iOS/Android):DXTabletControl
DIVIP_DIMAX制御用タブレット

zoom_inクリックで拡大

check操作アプリケーション開発向けAPIを搭載

標準提供のAPIを利用して短時間でのカスタムメードが可能です。

check堅牢な冗長構成

デュアル電源を標準搭載しており、堅牢で「止まらない」システムを構築可能です。

共通_デュアル電源

zoom_inクリックで拡大

映像入出力仕様

4U筐体 7U筐体 14U筐体
最大入力数 16入力 32入力 72入力
最大出力数 16出力 32出力 72出力
電源 デュアル電源 トリプル電源
リダンダント・ホットスワップ対応
制御 リモート: LAN、RS-232 / ローカル: LCDパネル、プッシュボタン

構成例

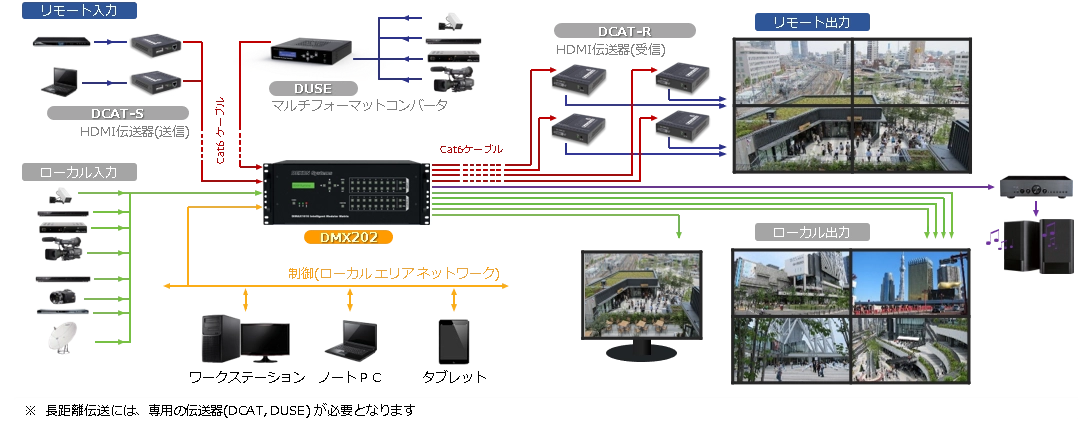

DIMAX構成図
