各種の外部映像信号を直接入力、オーバーレィ自由配置表示

DIVIP インテリジェント ビデオ プロセッサ

  • Home
  • 映像
  • DIVIP インテリジェント ビデオ プロセッサ
DIVIP インテリジェント ビデオ プロセッサイメージ

基本機能紹介

DIVIPシリーズは小~大規模マルチスクリーンに適合するフリーレイアウト対応オーバーレイ表示装置(アプライアンスモデル)です。映像信号は最大64入力(NTSCでは最大256入力)、64出力まで拡張可能で、システムに合わせて各種映像信号(4K対応)の入出力ボードを選択構成できます。
また延長対応のHDBaseT/光 入出力ボードにも対応しており、ラック内の延長器やコンバータが不要となります。
もちろんHDCP認証にも対応しています。

* カタログダウンロードの目的(必須)

※当社の個人情報の取り扱いについてはプライバシーポリシーをご参照ください。

特徴

モジュラー型アーキテクチャー

構築システムに最適な入出力ボードを選択することができます。
4入力4出力 ~ 64入力(NTSCでは最大256入力)64出力

入出力ポート搭載可能数

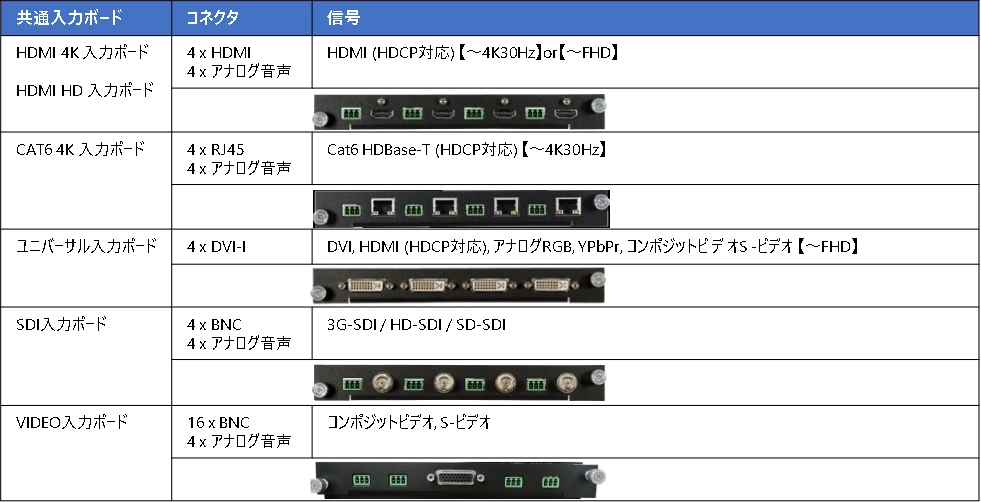

多種多様な映像ソースをダイレクトインプット

  • DVI(HDCP対応)
  • HDMI(HDCP対応)
  • アナログRGB
  • コンポーネントビデオ(YPbPr)
  • コンポジットビデオ、S-ビデオ
  • 3G-SDI / HD-SDI / SDI
  • Cat5e / Cat6 / Cat6a(HDBaseT規格準拠 100m補償、HDCP対応)
  • 光ケーブル(マルチケーブル 1600m補償、HDCP対応)
共通_入出力ポート

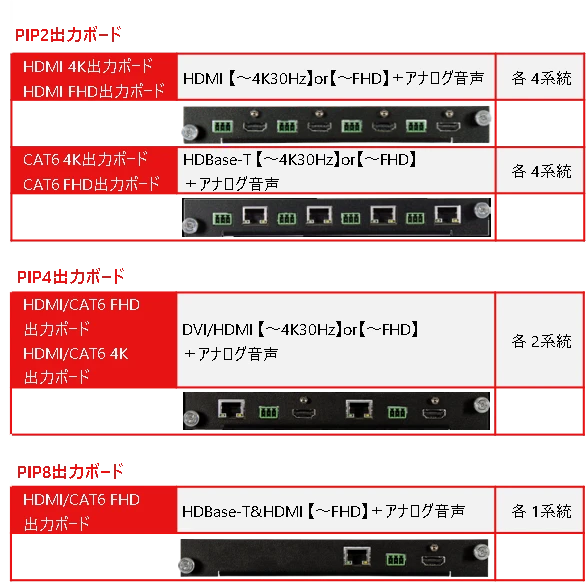

映像出力ボードをディスプレイ設置条件に合わせて選択可能

  • DVI(HDCP対応)
  • HDMI(HDCP対応)
  • 3G-SDI / HD-SDI / SDI
  • Cat5e / Cat6 / Cat6a(HDBaseT規格準拠 100m補償、HDCP対応)
  • 光ケーブル(マルチケーブル 1600m補償、HDCP対応)
DIVIP_出力ボード

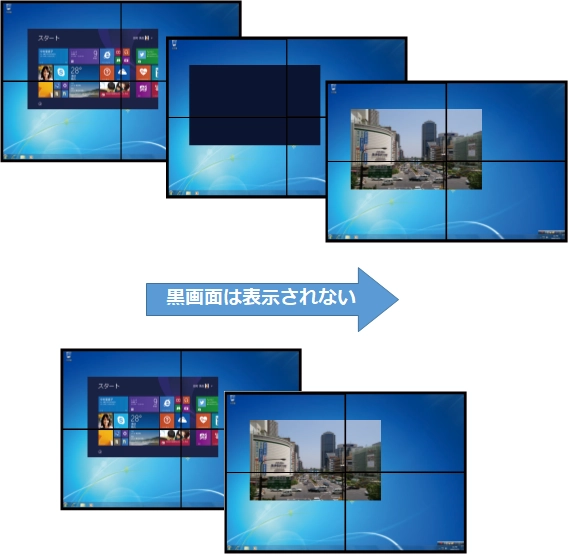

シームレス オーバーレイ切替(自由レイアウト表示)

入力した映像ソースを自由レイアウト(PIP4)で表示できます。
表示映像はシームレスに切替え可能です。

DIVIP_オーバレイスイッチング

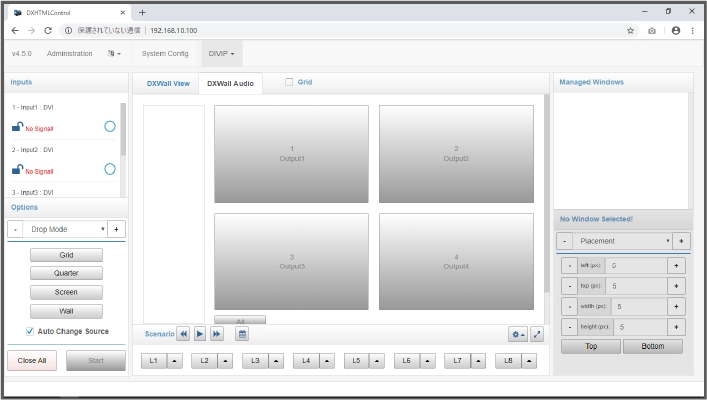

HDMI/SDIオーディオエンベディッド/アナログ オーディオスイッチャー対応

音声付きHDMI/SDI映像信号入力→アナログ音声出力、アナログ音声入力→音声付きHDMI/SDI映像信号出力にも対応
別途音声用スイッチャを用いることなく、本機にて音声スイッチャ制御を行なえます。

DIVIP_オーディオ操作画面

リモート操作用アプリケーション

リモート操作用Webアプリケーション及び、タブレット向けのモバイルアプリケーションをご利用いただけます。

  • Webアプリケーション:DXWebControl
  • モバイルアプリケーション (iOS/Android):DXTabletControl
DIVIP_DIMAX制御用タブレット

操作アプリケーション開発向けAPIを搭載

標準提供のAPIを利用して短時間でのカスタムメードが可能です。

堅牢な冗長構成

デュアル電源を標準搭載しており、堅牢で「止まらない」システムを構築可能です。

共通_デュアル電源

映像入出力仕様

  DIVIP 8Slot筐体 DIVIP 16Slot筐体 DIVIP 32Slot筐体
ラックユニット数 4U 7U 14U
最大入力数 16入力 32入力 64入力
最大出力数 16出力(PIP2)
8出力(PIP4)
32出力(PIP2)
16出力(PIP4)
64出力(PIP2)
32出力(PIP4)
電源 デュアル電源 (リダンダント・ホットスワップ対応)
制御 リモート: LAN、RS-232 / ローカル: LCDパネル、プッシュボタン
スケーリング解像度 640 x 480 – 1920 x 1200、1080p

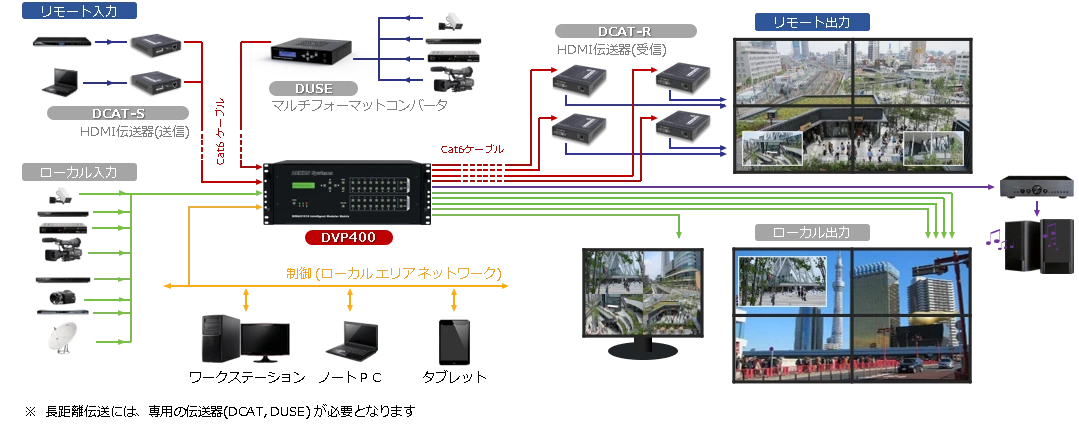

構成例

DIVIP_構成例
