Bolin SD530H — 優れた耐候性と安定性能を備えた屋外用 FHD PTZ カメラ
Bolin SD530Hは、過酷な屋外環境下でも高品質な映像キャプチャが可能な、プロ仕様の屋外用 PTZ カメラです。スポーツ撮影、交通監視、イベント中継など幅広い用途に対応します。
過酷な環境でも安定動作
- 防塵・防水 IP67 相当で雨・砂・雪に耐性あり
- 耐腐食性コーティング（C5等級）により長期使用が可能
- 強化型レインワイパーを内蔵し、視界の確保も万全
高精細・手ブレ補正
- Sony STARVIS II センサー（1/2.8″）、広ダイナミックレンジ（Wide-D）、Visibility Enhancer（VE）対応
- 30倍光学ズームおよび 12倍デジタルズームで遠距離撮影に対応
- 高度なAF性能、低照度での性能向上
出力とネット配信機能
- 同時出力：3G-SDI（1080p60）と IP ストリーム（H.264 / H.265）を同時に出力可能
- IP 配信プロトコル：RTSP、RTMP、SRT をサポート
- 同時マルチストリーム対応や低遅延配信で、多様な配信環境に柔軟に対応
PTZ（パン・チルト・ズーム）性能
- パン360°、チルト -90°～+15° の広範囲可動
- 可変速度：0.29°〜135°/秒、プリセット数：最大255ポイント（精度0.05°）
- 静音（NC55以下）かつZDP（ゼロ偏差定位）技術で長期使用でも高精度
- 機械的なロール軸（1〜15°調整可能）により、斜め構図も補正可能
設置性とデザイン
- C5耐腐食性塗装による優れた耐候特性
- クイックリリース設計で迅速な設置・メンテナンスが可能
- IP67 対応壁面ブラケット（オプション） など豊富な設置アクセサリあり
Bolin SD530Hはこんな方におすすめ!
- 雨や砂・寒冷地など過酷な環境で、耐候性の高いカメラを探している方
- 30倍の高倍率ズームと手ブレ補正、低照度性能が必要な撮影に取り組む方
- 3G-SDIとIPストリーミングを併用し、柔軟な配信／監視体制を構築したい方
- 高精度なパン・チルト動作を求める映像制作や遠隔監視用途のプロユーザー
仕様
| イメージブロック | Sony製イメージブロック |
|---|---|
| 映像センサー | 1/2.8型プログレッシブスキャンCMOSセンサー、STARVIS™ 2 |
| 有効画素数 | 約213万画素（2.13MP） |
| 画素数 | 1920×1080 |
| レンズ | 光学30倍ズーム |
| デジタルズーム | 12倍 |
| 水平画角 | 64°（ワイド端）〜2.4°（テレ端） |
| 焦点距離 | f=4.3mm（広角）～129mm（望遠） |
| 最短撮影距離 | ワイド端10mm / テレ端1200mm |
| 絞り（F値） | F1.6（ワイド端）〜F14（テレ端） |
| 最低被写体照度（50%、高感度モードON） | ICR-OFF時: 0.009 lx（1/30秒）、ICR-ON時: 0.00008 lx（1/30秒） |
| 最低被写体照度（50%、高感度モードOFF） | ICR-OFF時: 0.09 lx（1/30秒）、ICR-ON時: 0.00063 lx（1/30秒） |
| シャッタースピード | 1/1秒〜1/10000秒（22段階） |
| フォーカス方式 | オート、マニュアル、ワンプッシュトリガー、全域スキャンワンプッシュ、近接制限、スポットライト回避、スポットフォーカス |
| ホワイトバランス | オート、ATW、屋内、屋外、ワンプッシュ、マニュアル、屋外オート、ナトリウム灯オート、ナトリウム灯、ナトリウム灯屋外オート |
| 露出制御 | フルオート、ゲイン制限、シャッター優先、アイリス優先、マニュアル、EV補正 |
| 特徴 | 逆光補正、E-FLIP、ミラー、昼夜切替、フリッカー、コントラスト、エフェクト、シャープネス |
| ワイドダイナミックレンジ | 対応 |
| NDフィルター | ― |
| 手ブレ補正 | 対応（スーパーイメージスタビライザー Super / Super+） |
| コントラスト | 対応 |
| カラーゲイン | 対応 |
| 色相調整 | 対応 |
| カラーマトリクス | 対応 |
| ガンマ | 対応 |
| ノイズリダクション | オン/オフ（5〜1段階・オフ、6段階）、3D・2Dノイズリダクション対応 |
| S/N比 | 50dB以上 |
| スポットライト回避 | 対応 |
| E-フリップ | 対応 |
| 球体プライバシーマスキング | 非対応 |
| デフォグ機能 | 対応（低 / 中 / 高） |
| 高感度モード | 対応 |
| スローAE応答 | 対応 |
| 昼夜切替（自動ICR） | 対応（白黒 / カラー） |
| 逆光補正 | 対応 |
| 低遅延モード | 対応 |
| フォーカスゾーン | 全体、中央 |
| シーンスタイル | デフォルト、クリア、明るい、ソフト |
| オートフリップ | 対応 |
| パン動作 | 360°連続回転、完全比例制御 0.05°〜135°/秒 |
|---|---|
| チルト動作 | 105°（-90°〜+15°）、完全比例制御 0.05°〜135°/秒 |
| ロール調整 | ±15° |
| 速度比例制御 | ズーム倍率に応じてパン/チルト速度を自動調整 |
| プリセット位置 | 最大255ポジション、速度135°/秒、0〜5段階調整、精度0.05° |
| プリセットメモリー | 映像パラメータ（逆光補正、ホワイトバランス、オート露出、明るさ、アイリス、シャッター、ゲイン、絞り、エフェクト、ノイズリダクション、ミラー、ガンマ、Ex-COMP、色相、コントラスト等）を記憶 |
| 動作なしプリセット保持 | ON/OFF |
| PTZトレースメモリー | 対応（最大4パターン） |
| 自動巡回（クルーズ） | 対応（最大12パターン） |
| 位置制限 | パン/チルト、プログラム設定可能 |
| 静音性 | NC55 |
| ホームポジション | 対応 |
| FreeD対応 | 対応（AR/VRカメラトラッキング用FreeDプロトコル、IP経由） |
| 位置ずれ補正 | 対応 |
| 環境保護等級 | IP67（防水・防塵） |
| 環境温度センサー | 対応 |
| 外装仕上げ | C5耐腐食性パウダーコート |
| 耐風性能 | 0〜15m/s：通常動作 15〜30m/s：パン・チルト動作可能 30m/s以下：非破壊かつ安定動作 |
| ワイパー | 搭載 |
| ヒーター | 非搭載 |
| 赤外線照明 | IR LED（照射距離70m） |
| SDI映像出力 | 3G-SDI、標準75Ω（BNC ×1） |
|---|---|
| ネットワークLANポート | RJ45 標準10M/100M/1000Mイーサネット、LANコネクタ（IP制御／映像出力／システムFWアップグレード対応） |
| カメラ環境温度 | カメラ本体外部温度センサー内蔵 |
| システムファームウェア更新 | IPインターフェース経由でFW更新（MCU、IP、FPGAを含む） |
| 電源コネクタ形式 | AC24V / DC36V、PoE++（IEEE802.3bt対応） |
| 制御インターフェース | RS-422、IP制御 |
| 制御プロトコル | シリアル：VISCA、PELCO P/D IP：VISCA over IP、ONVIF、FreeD |
映像信号仕様
| SDI映像フォーマット | 1080p：60/59.94/50/30/29.97/25 1080i：60/59.94/50、720p：60/59.94/50 |
|---|---|
| カラープレシジョン | 10bit（SDI）、YCbCr、4:2:2 |
| 色空間 | YUV |
| 対応規格 | SMPTE 292M、SMPTE 296M（1.5Gb/s）、SMPTE 424M、SMPTE 274M、SMPTE 425-A（3Gb/s）、75Ω（BNC ×1）、SMPTE352 SDIメタデータ対応 |
| デュアル出力 | IPとSDI信号を個別の解像度フォーマットに設定可能 |
| OSDメニュー表示 | 対応 |
| 画面情報表示 | 対応（映像内オンスクリーン文字ジェネレーター：画像パラメータ設定、カメラオプションデータ、ユーザーカスタム文字、画像/ロゴ挿入対応） |
| 映像圧縮方式 | MJPEG、H.264 / H.265（SoCによるエンコード） |
|---|---|
| IP映像解像度・フレームレート | 1080p 60/50/30/25、720p 60/50/30/25 セカンドストリーム：704×576、640×480、640×360、576×480、352×228（30/25fps） |
| デュアル出力 | IPとSDI信号を個別の解像度フォーマットに設定可能 |
| IPプロトコル | TCP/IP、ICMP、ARP、RTP、UDP、HTTP、HTTPS、DNS、DHCP、FTP、NTP |
| ストリーミングプロトコル | RTP、RTSP、RTMP、RTMPS、SRT、ONVIF |
| マルチストリーム | 2ストリーム（最大同時8ユーザーまで） |
| OSD | カスタマイズ可能なOSD |
| 対応規格・連携 | ONVIF 2.4（Profile S）、VISCA Over IP |
| 帯域幅（ネットワーク構成や設定により変動） | 1024〜101376kbps デフォルト設定例：1920×1080 H.264 4096kbps、1920×1080 H.265 2048kbps、1280×720 H.264 4096kbps、1280×720 H.265 2049kbps |
| レイテンシ（ネットワーク構成により変動） | 150ms未満 |
| ブラウザ対応 | HTML5対応（Microsoft Edge、Google Chrome、Firefox、Safari） |
| 動作温度 | -30〜+60℃ ／ -22〜140°F |
|---|---|
| 動作湿度 | 100%、結露なきこと（屋外使用可） |
| 電源入力 | AC 24V / DC 36V、PoE++（IEEE802.3bt対応） |
| 消費電力 | 最小：28W（静止時）／ 最大：78W（フル動作＋ヒーターON時） |
| 設置方法 | ペンダントマウント |
| 取付金具 | 天井取付、壁面取付 |
| 本体カラー | グレー(SD530H）、ホワイト(SD530HW) |
| 外形寸法 | Φ212×297mm |
| 質量 | 5.2kg（正味重量）、11.5ポンド |
| 付属品 | 電源アダプター×1、安全チェーンロック×1、電源コネクタ×1 |
| オプション | テールケーブル付き壁面マウント（SD-TCA）、テールケーブル付き天井マウント（SD-CMK）、壁面マウント（ES-WM） |
| 各種認証 | CE、FCC、IC、UKCA、RoHS、WEEE、PSE |

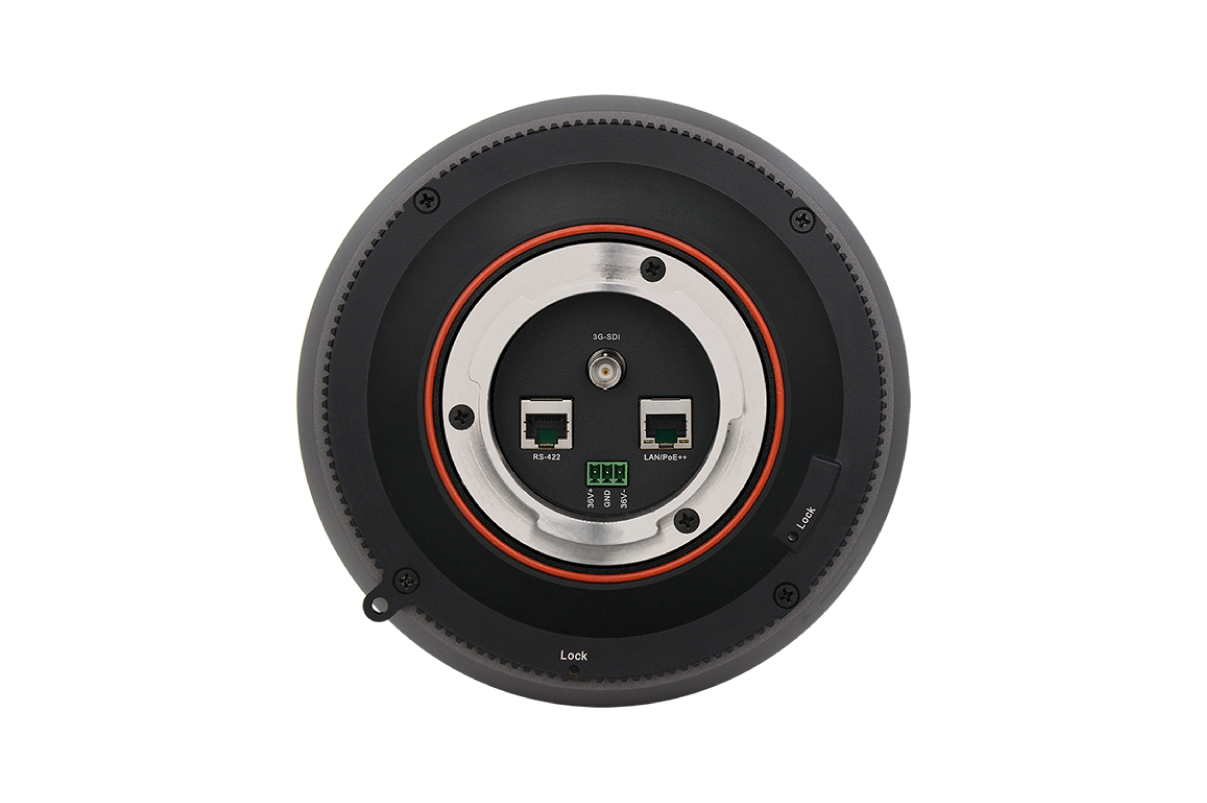

背面写真
| 製品名 | 型番 | 概略 |
|---|---|---|

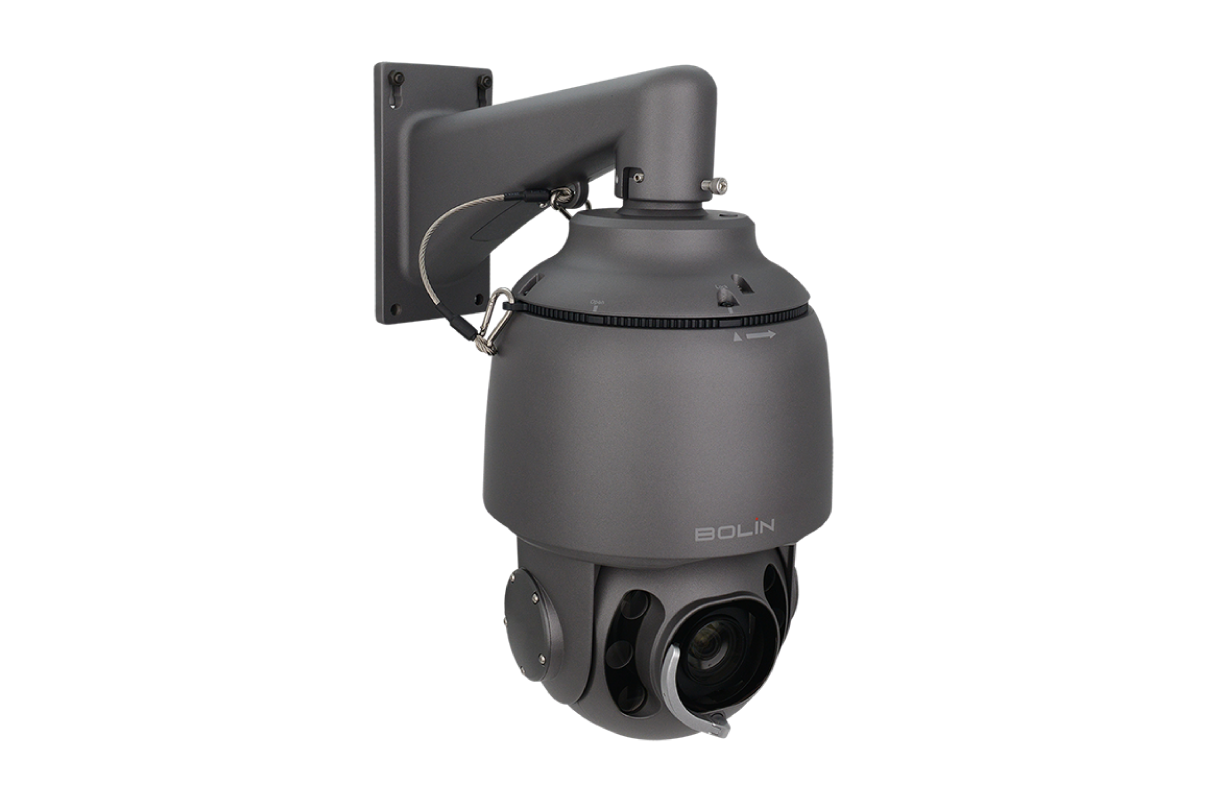

| SD530H | IMS-B-SD530H | Outdoorライン 屋外用HD PTZカメラ SDI 30倍ズーム対応 |

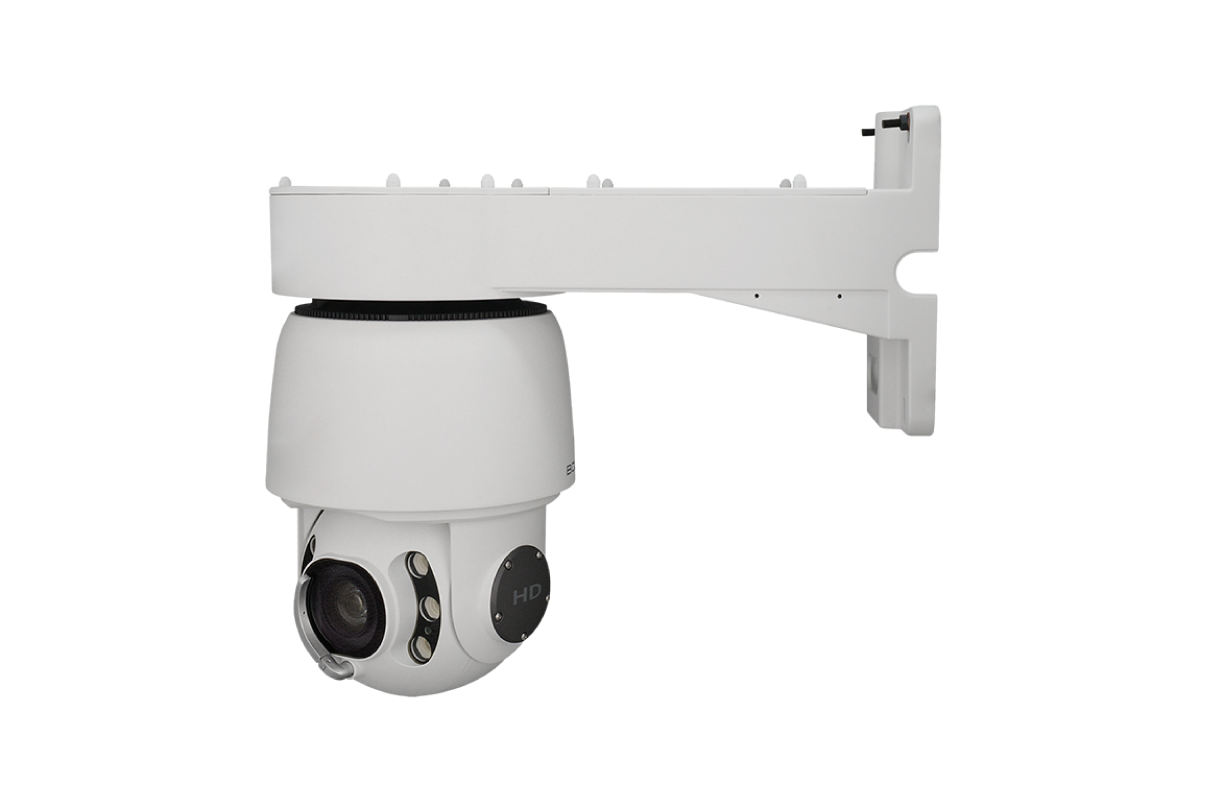

| SD530HW | IMS-B-SD530HW | Outdoorライン 屋外用HD PTZカメラ SDI 30倍ズーム対応 白モデル |
| 製品名 | 型番 | 概略 |
|---|---|---|
| KBD-1020N | IMS-B-KBD-1020N | カメラコントローラ NDI対応 |
| EG40F | IMS-B-EG40F | HDMI/SDI出力対応FAST HEVCデコーダー |
| ES-WM | IMS-B-ES-WM | 屋外用ウォールマウントブラケット |
| ES-WMW | IMS-B-WS-WMW | 屋外用ウォールマウントブラケット 白 |
| SD-TCA | IMS-B-SD-TCA | SD530 壁面取付用テールケーブルアダプター |
| SD-TCAW | IMS-B-SD-TCAW | SD530 壁面取付用テールケーブルアダプター 白 |
| SD-CMK | IMS-B-SD-CMK | 屋SD530 天井取付用テールケーブルアダプター |
| SD-CMKW | IMS-B-SD-CMKW | SD530 天井取付用テールケーブルアダプター 白 |
| C-PMSB | IMS-B-C-PMSB | PTZカメラ用 吊り下げ式マウントシステム |
| C-PMBA | IMS-B-C-PMBA | 吊り下げ式マウント用ベースアダプター |
