DIMAX404K / DIMAX804KC 1.5Uコンパクトモデル

基本機能紹介

DIMAX404Kは「4入力4出力」、DIMAX804KCは「8入力4出力」の高性能なシームレスマトリクススイッチャです。
HDMI入力映像をアップ/ダウンスケーリング/切出し表示出力できます。また、親画面の任意の位置に別ソースの子画面を表示することができます(PIP2まで)。

* カタログダウンロードの目的(必須)

※当社の個人情報の取り扱いについてはプライバシーポリシーをご参照ください。

製品の特徴

4K映像の入出力に対応

入力ポートはHDMIx4/8を、出力ポートはHDMIx4(+CATx4)をサポートしており、入出力解像度は640x480から4Kまでに対応しています。また、HDCP認証機能にも対応しています。

シームレススイッチング

入力した映像ソースをシームレスにスイッチング可能です。

PIP2表示に対応

PIP2までの表示に対応しているため、1つの親画面上に別ソースの子画面を任意の位置に表示させることができます。

高品質 アップ/ダウンスケーリング

入力した映像を、アップ/ダウンスケーリング機能により、別の解像度で映像を出力することが可能です。切出し表示も可能です。

音声スイッチャ機能も搭載

入力映像の切り替えだけでなく、アナログ/エンベデッド音声入力を指定のアナログ/エンベデッド音声出力ポートへスイッチング出力できます。映像切替と音声切替は独立制御が可能です。

LAN経由の制御

本体前面のボタンとLCDパネルによる制御に加え、LAN経由のリモートコマンド制御にも対応します。

仕様

型番 DIMAX404K DIMAX804KC
入力映像 HDMI (HDMI1.4、HDCP2.2 規格準拠、640x480~4096x2160 @30Hz)
音声:アナログ、L/R
HDMI (HDMI1.4、HDCP2.2 規格準拠、640x480~4096x2160 @30Hz)
音声:アナログ、L/R
出力映像 HDMI (HDMI1.4、HDCP2.2 規格準拠、640x480~4096x2160 @30Hz)
音声:アナログ、L/R
HDMI (HDMI1.4、HDCP2.2 規格準拠、640x480~4096x2160 @30Hz)
HDBaseT(Cat)
音声:アナログ、L/R
入力コネクタ HDMI端子:4系統
音声:Pheonixコネクタ3.81mm(3ピン) :4系統
HDMI端子:8系統
音声:Pheonixコネクタ3.81mm(3ピン): 8系統
出力コネクタ HDMI端子:4系統
音声:Pheonixコネクタ3.81mm(3ピン):4系統
HDMI端子:4系統
RJ45端子:4系統
音声:Pheonixコネクタ3.81mm(3ピン):4系統
外形寸法 幅435 mm×高さ67 mm×奥行334 mm 幅435 mm×高さ67 mm×奥行334mm

外観図

DIMAX404K

前面図

DIMAX404K正面

背面図

DIMAX404K背面

DIMAX804KC

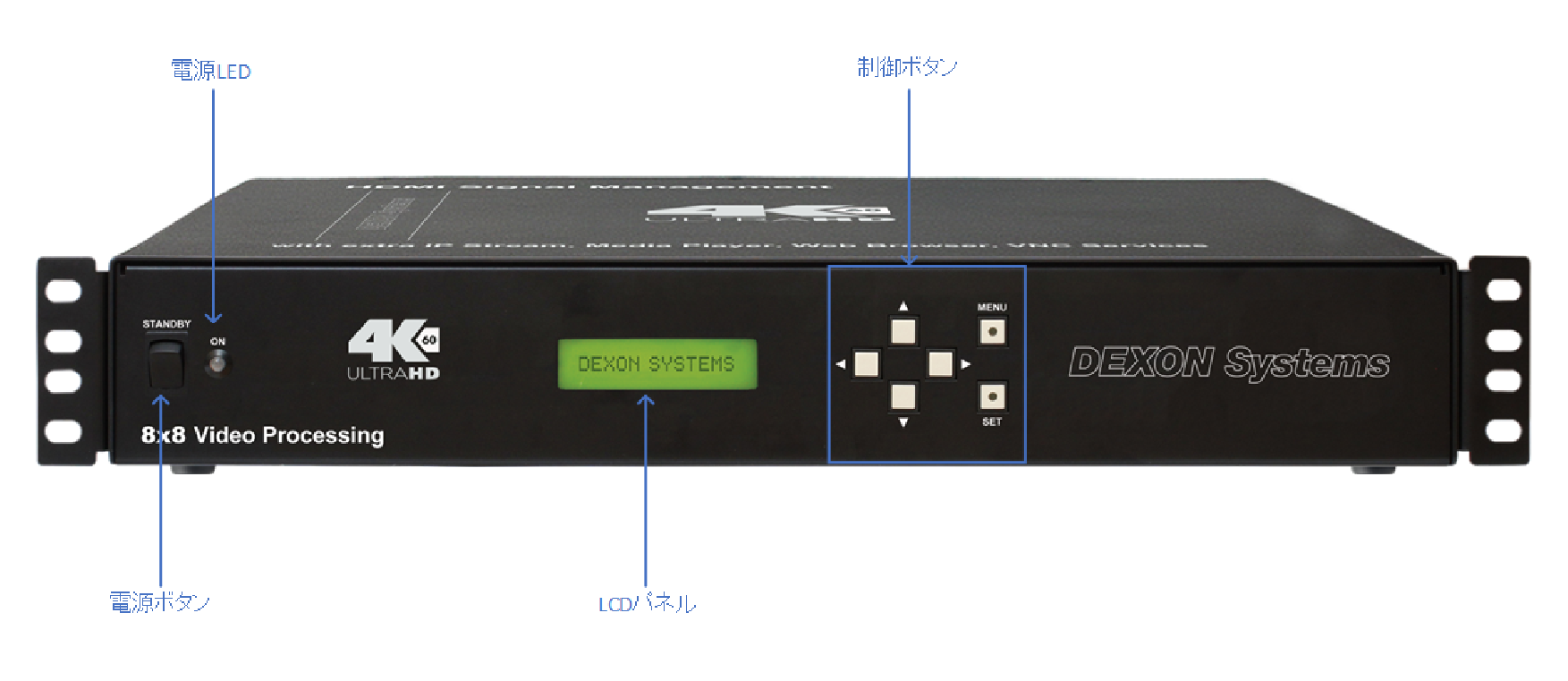

前面図

DIMAX804K正面

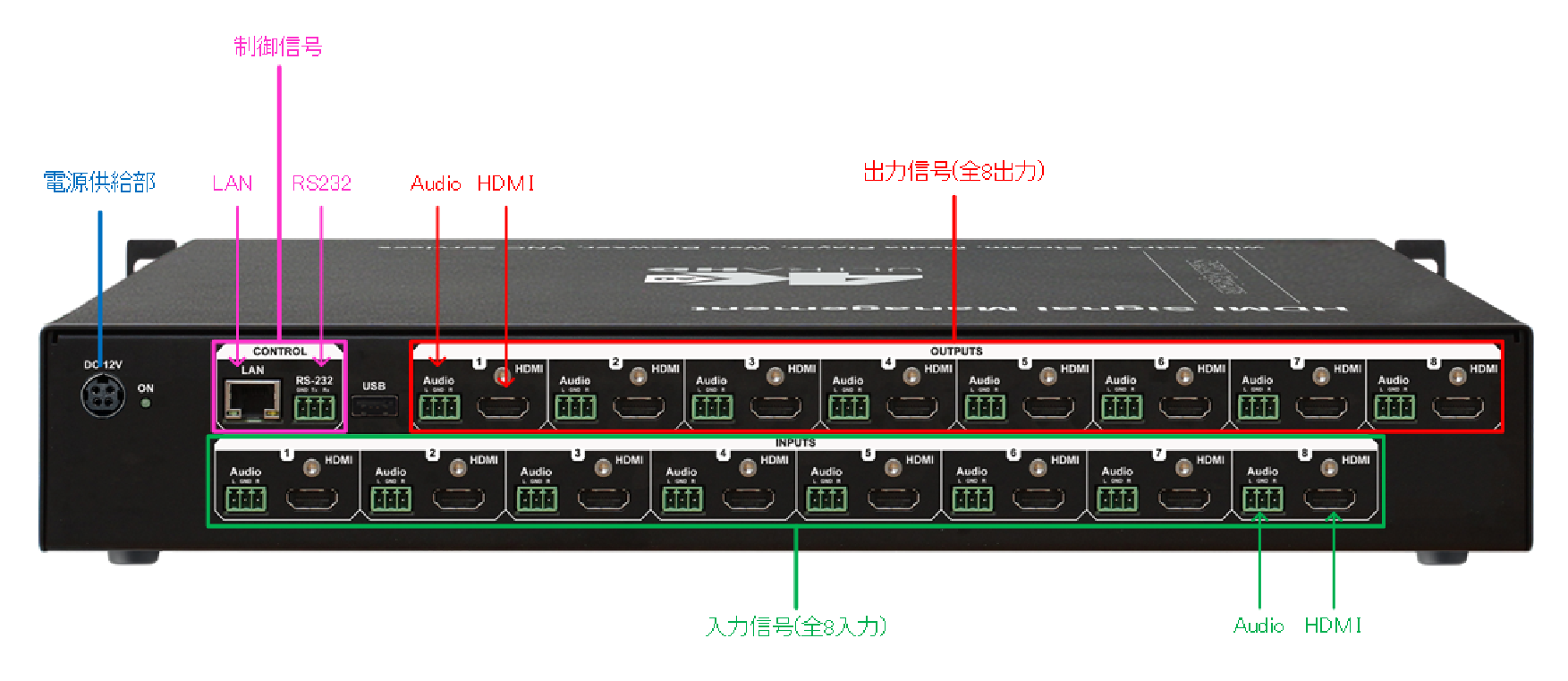

背面図

DIMAX804K背面
