DMX302x 4K60Hz 4:4:4対応
インテリジェントマトリクススイッチャ

  • Home
  • 映像
  • DMX302x 4K60Hz 4:4:4対応 インテリジェントマトリクススイッチャ
DMX302xイメージ

基本機能紹介

DMX302xシリーズは最大4K60Hz 4:4:4映像の入出力に対応したコンバート機能付きのシームレスマトリックススイッチャです。
入出力は最大144入力(NTSCのみの場合、最大288入力)、72出力まで拡張可能となっており、設置環境に合わせて各種映像信号の入出力ボードを選択し、構成することができます。
またHDBaseTを直接 入力/出力することもできますので、ラック内の延長器/映像コンバータが削減できます。
もちろんHDCP認証にも対応しています。

* カタログダウンロードの目的(必須)

※当社の個人情報の取り扱いについてはプライバシーポリシーをご参照ください。

特徴

モジュラー型アーキテクチャー

設置環境に合わせて最適な入出力ボードを選択し、構成することができます。
最小4入力4出力 ~ 最大144入力(NTSCのみの場合、最大288入力)72出力まで拡張可能です。

DMX302x選べる3種類のベース筐体

多種多様な映像ソースをダイレクトインプット

下記映像信号を直接ビデオウォールコントローラに入力することが可能なため、マトリックススイッチャやスキャンコンバータ、延長器等の機器が不要となり、ローコスト・省スペースを実現します。

  • HDMI/DVI
  • アナログRGB
  • コンポーネントビデオ(YPbPr)
  • コンポジットビデオ
  • 3G-SDI / HD-SDI / SDI
  • HDBaseT(Cat6~、専用送信器使用時 最大100m延長可能、HDCP対応)

また、H.264、MPEG-4 等のIPビデオストリームの入力に対応したモデルもラインナップしております。

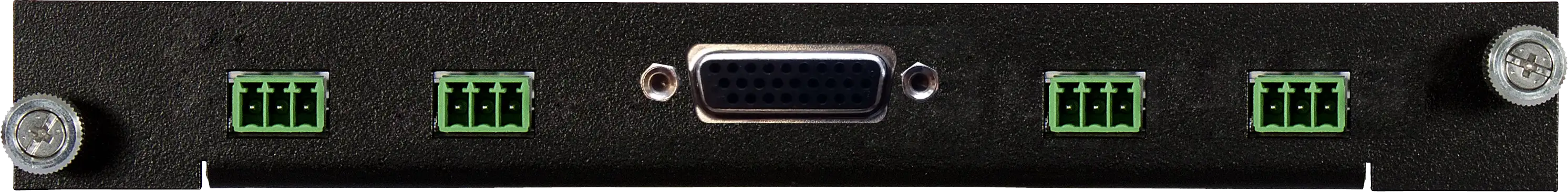

DMX302x入力ボード

映像出力ボードを出力機器に合わせて選択可能

システム構成に合わせて必要な枚数の出力ボードを実装できます。
HDBaseTを直接出力することができるボードもあり、ラック内に送信器が不要です。

  • HDMI(4K60Hz 4:4:4、HDCP対応)
  • HDBaseT(Cat6~、専用受信器使用時 最大100m延長可能、HDCP対応 ※HDBase-Tは4K30Hzまで)
DMX302x出力ボード

出力ポート毎に出力解像度を設定可能

出力デバイス毎に指定解像度で映像を出力することができます。
入力映像は自動的にスケーリング表示されます。

シームレススイッチング

入力した映像ソースをシームレスにスイッチング可能です。

DIMAX_シームレススイッチング

親子画面表示機能搭載

親画面の任意の位置に別ソースの子画面を表示することができます。

DIMAX_子画面表示

HDMI/SDIオーディオエンベディッド/アナログ オーディオスイッチャー対応

音声付きHDMI/SDI映像信号入力→アナログ音声出力、アナログ音声入力→音声付きHDMI/SDI映像信号出力にも対応
別途音声用スイッチャを用いることなく、本機にて音声スイッチャ制御を行えます。

DIMAX_オーディオ操作画面

リモート操作用アプリケーション

リモート操作用Webアプリケーション及び、タブレット向けのモバイルアプリケーションをご利用いただけます。

  • Webアプリケーション:DXWebControl
  • モバイルアプリケーション (iOS/Android):DXTabletControl

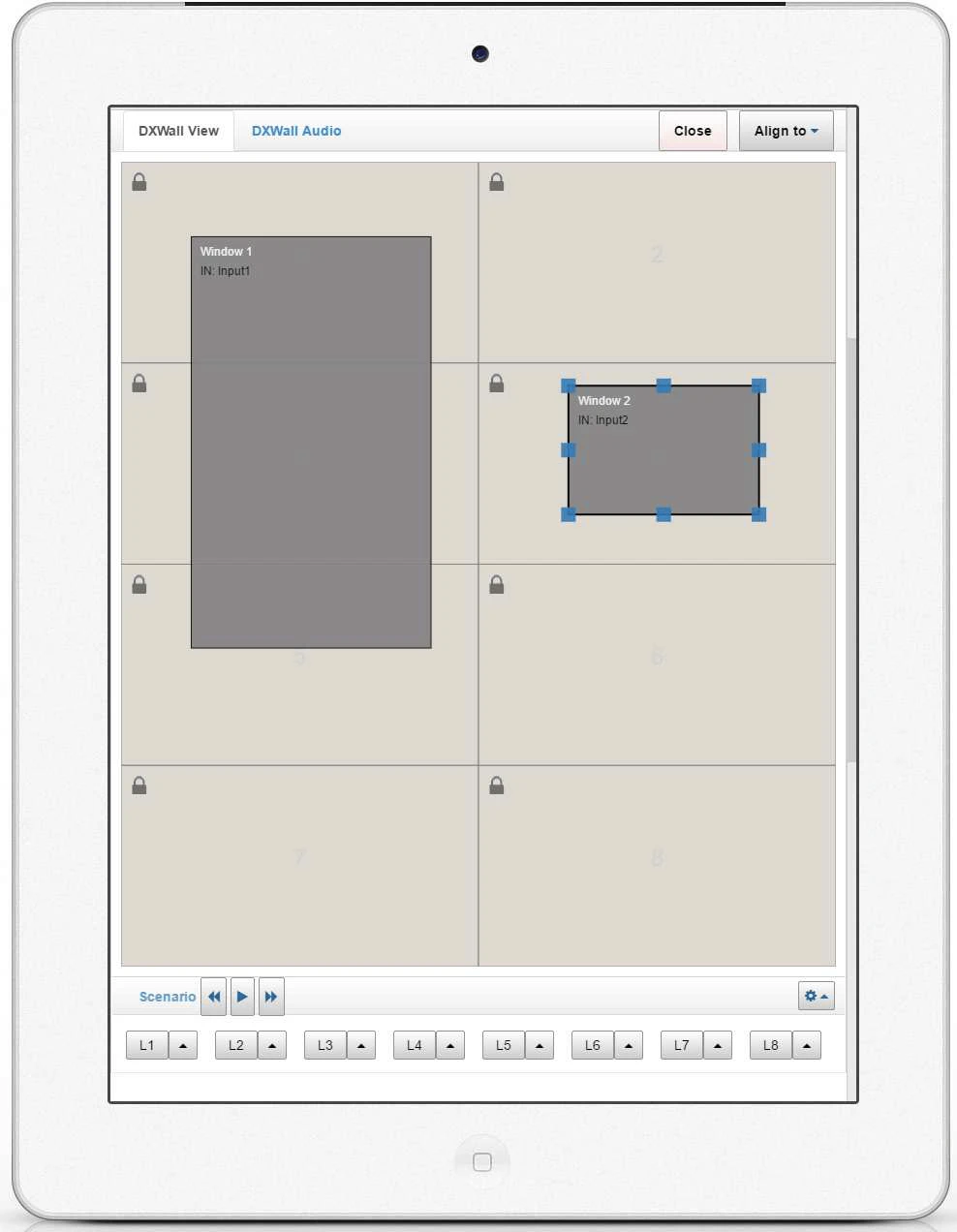

DIVIP_DIMAX制御用タブレット

操作アプリケーション開発向けAPIを搭載

標準提供のAPIを利用して短時間でのカスタムメードが可能です。

堅牢な冗長構成

リダンダント電源を標準搭載しており、堅牢で「止まらない」システムを構築可能です。

共通_デュアル電源

プレビュー機能

プレビューボードを搭載することでコンソール操作画面、ブラウザ操作画面、TCP/IPコマンドで入力映像のプレビューを表示できます。
大画面上に出力する前の入力映像ソース確認や現在の表示映像確認が操作画面上で行えます。

DMX302xプレビュー

映像入出力仕様

4U筐体 7U筐体 14U筐体
最大入力数 16入力 32入力 72入力
最大出力数 16出力 32出力 72出力
電源 デュアル電源 トリプル電源
リダンダント・ホットスワップ対応
制御 リモート: LAN、RS-232 / ローカル: LCDパネル、プッシュボタン
