各種の映像信号を直接入力、オーバーレイ自由配置表示

DXN6000 ビデオウォールコントローラ

DXN6000イメージ

基本機能紹介

DXN6000シリーズはマルチディスプレイでの使用に特化したWindowsベースのフリーレイアウト対応ビデオウォールコントローラです。
入出力は最大144入力(NTSCのみの場合、最大288入力)、72出力まで拡張可能となっており、設置環境に合わせて各種映像信号の入出力ボードを選択し、構成することができます。
またHDBaseTを直接 入力/出力することもできますので、ラック内の延長器/映像コンバータが削減できます。
もちろんHDCP認証にも対応しています。
ビデオウォールの表示画面を単一のWindowsデスクトップとして扱えるので、高精細画像(地図画像/系統図等)のWindowsアプリやテロップも表示できます。

DXN6000の特徴

check多種多様な映像ソースをダイレクトインプット

下記映像信号を直接ビデオウォールコントローラに入力することが可能なため、マトリックススイッチャやスキャンコンバータ、延長器等の機器が不要となり、ローコスト・省スペースを実現します。

  • HDMI/DVI
  • アナログRGB
  • コンポーネントビデオ(YPbPr)
  • コンポジットビデオ
  • 3G-SDI / HD-SDI / SDI
  • HDBaseT(Cat6~、専用送信器使用時 最大100m延長可能、HDCP対応)

また、H.264、MPEG-4 等のIPビデオストリームの入力に対応したモデルもラインナップしております。

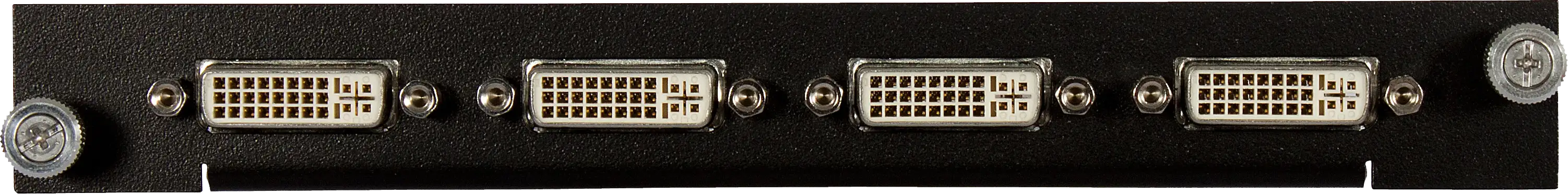

DXN6000入力ボード

zoom_inクリックで拡大

check映像出力ボードを出力機器に合わせて選択可能

システム構成に合わせて必要な枚数の出力ボードを実装できます。
HDBaseTを直接出力することができるボードもあり、ラック内に送信器が不要です。

  • HDMI/DVI
  • HDBaseT(Cat6~、専用受信器使用時 最大100m延長可能、HDCP対応)
DXN6000出力ボード

zoom_inクリックで拡大

check超高解像度ビデオウォール

ビデオウォールコントローラはWindows OS を搭載しており、ビデオウォールを単一のデスクトップとして扱うことができます。
高精細画像(地図・系統図等)のWindowsアプリケーションを実行すれば、詳細な地図・系統図等を背景として、入力した映像を自由にビデオウォール上に配置することができます。

5000_ビデオウォール

zoom_inクリックで拡大

check高性能オーバーレイ表示(HDCP対応)・テキストインサーション表示

オーバーレイ表示は、専用バスで高速処理されるため、CPUの負荷なしにフレーム落ちのないリアルタイム映像を提供します。HDCPコンテンツの出力にも対応しており、1面あたり最大16入力映像ソースを同時表示することができます。映像上に任意のテキストや時刻を表示したり、枠付きでオーバーレイ映像を強調表示することも可能です。

5000_ビデオウォール_フレーム・タイトル付き

zoom_inクリックで拡大

checkリモートオペレーション (ダイレクトカーソル操作、リモートPC操作)

標準提供のアプリケーションにより、ネットワークに接続された別のPCからビデオウォールを直接操作できます。
ビデオウォールコントローラ上で、映像ソースとなるPCをリモート操作することもできます。

5000_LAN経由

zoom_inクリックで拡大

checkHDMI/SDIオーディオエンベディッド/アナログ オーディオスイッチャー対応

音声付きHDMI/SDI映像信号入力→アナログ音声出力、アナログ音声入力→音声付きHDMI/SDI映像信号出力 にも対応。
別途音声用スイッチャを用いることなく、本機にて音声スイッチャ制御を行えます。

DEXON5000オーディオ操作画面

zoom_inクリックで拡大

check操作卓向けAPI、GUIを標準装備

標準提供のAPIを利用して専用操作画面を短時間にカスタムメード可能です。
操作用GUIは ブラウザ画面で提供されており、リモートPCやタブレットからビデオウォールを操作可能です。

check堅牢な冗長構成

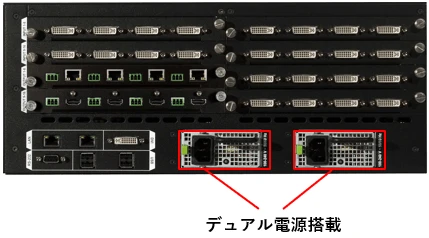

標準構成で24時間 365日運用に対応するビデオウォールコントローラに、HDD/SSD RAIDオプション、リダンダント電源オプションを組み合わせることで、より堅牢で「止まらない」システム構築のために活用されています。

共通_デュアル電源

zoom_inクリックで拡大

checkプレビュー機能

プレビューボードを搭載することでコンソール操作画面、ブラウザ操作画面、TCP/IPコマンドで入力映像のプレビューを表示できます。
大画面上に出力する前の入力映像ソース確認や現在の表示映像確認が操作画面上で行えます。

DXN6000プレビュー

zoom_inクリックで拡大

入出力ボード搭載可能数

4U筐体 7U筐体 14U筐体
最大入力数 16入力 32入力 72入力
最大出力数 16出力(PIP2)
8出力(PIP4)
4出力(PIP8)
32出力(PIP2)
16出力(PIP4)
8出力(PIP8)
44出力(PIP2)
36出力(PIP4)
18出力(PIP8)
電源 デュアル電源 トリプル電源
リダンダント・ホットスワップ対応
制御 リモート: LAN、RS-232 / ローカル: コンソールDVI/USB

構成例

DXN6000 構成図
