Konekti EX MESエクステンションⅠ「自動実行フレームワーク」

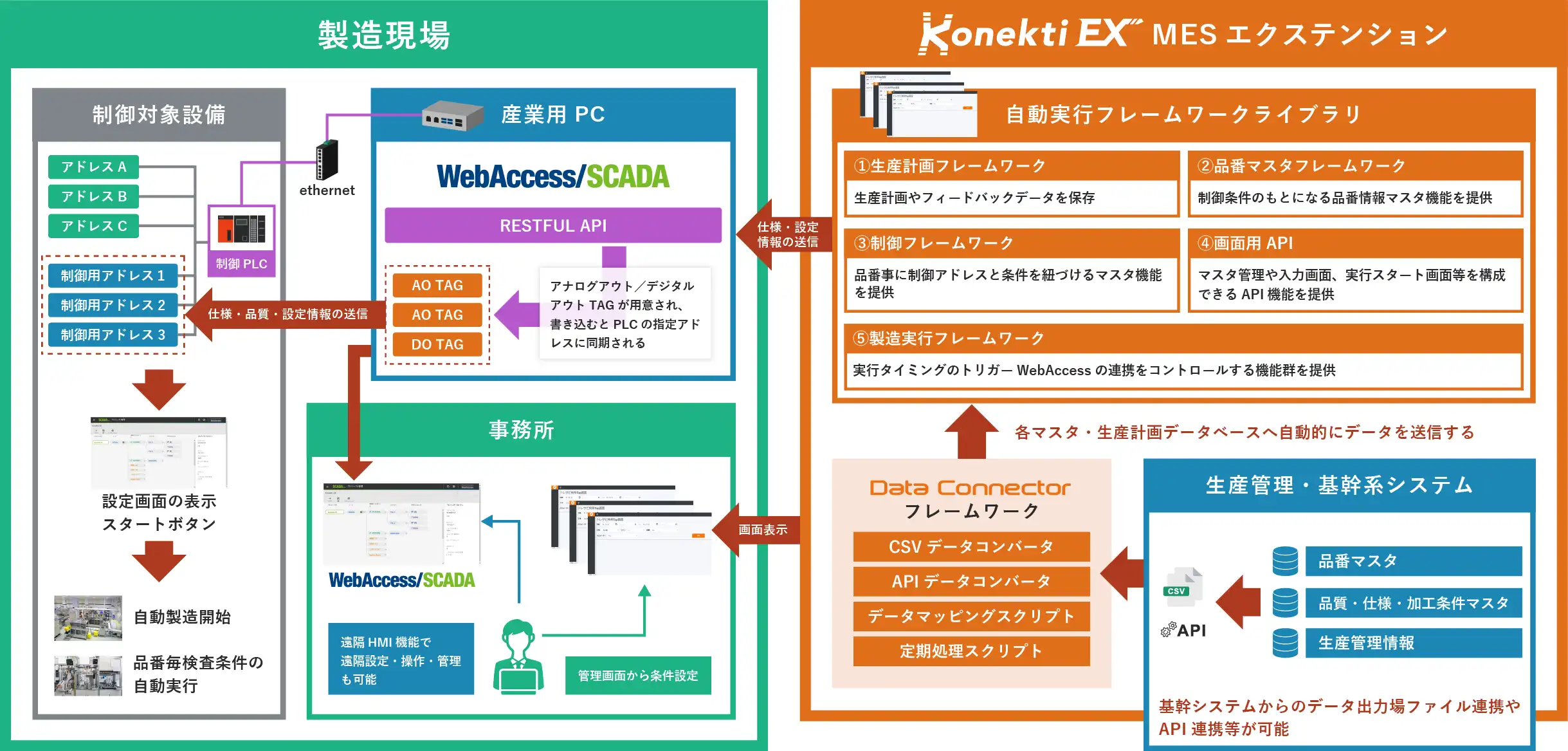

この図は、Konekti EXの自動制御実行フレームワークのフローを示しています。以下、フローに沿って詳細を説明します。

• 生産管理・基幹系システムの品番マスタ、品質・仕様・加工条件マスタ、生産計画情報をCSVやAPI連携で取得
  データ出力場ファイル連携やAPI連携等が可能
• DataConnectorフレームワーク
  CSV /APIデータのコンバータ、データマッピングスクリプト、定期処理スクリプトでデータ処理後、各マスタ・生産計画データベースへ自動的にデータを送信
• Konekti EXの自動実行フレームワーク
  DataConnectorからのデータを以下のフレームワークで自動処理し、WebAccess/ SCADAに仕様・設定情報を送信
  • 生産計画フレームワーク：生産計画やフィードバックデータを保存
  • 品番マスタフレームワーク：制御条件のもととなる品番情報マスタ機能を提供
  • 制御フレームワーク：品番ごとに制御アドレスと条件を紐付けるマスタ機能を提供
  • 画面用API：マスタ管理や入力画面、実行スタート画面を構成できるAPI機能を提供
  • 製造実行フレームワーク：実行タイミングのトリガーやWebAccessの連携をコントロールする機能群を提供
• WebAccess/SCADAとの連携
  RESTful APIを通じてアナログアウト／デジタルアウトのTAGが用意され、書き込むことでPLCの指定アドレスに同期
• 制御対象設備
  • WebAccess/SCADA搭載の産業用PCからイーサネットを経由して、制御PLCに仕様・品質・設定情報の送信
  • 設定画面よりスタートボタン押下で自動製造が開始、品番ごと検査条件の自動実行
• 事務所
  • Konekti EX管理画面から各種フレームワークの条件設定
  • WebAccess/SCADAの遠隔HMI機能で遠隔での設定・操作・管理も可能

製造現場において、Konekti EXは生産管理・基幹システムからの情報を受けて自動制御、遠隔操作までを一貫して行い、製造業の効率化と品質向上に寄与します。
